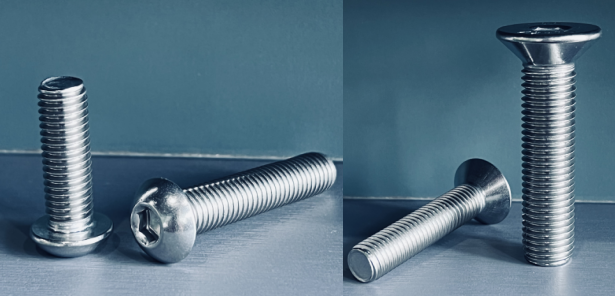

Nerjaveèi DIN7991 TÈT PLAT HEX SOCKET BOLT
SS304 ISO7380 BOULON TÈT SOCKET WON / Egzagòn Socket Bouton Tèt Vis
Non: tèt plat hex priz boulon, boulon tèt priz wonn
Sifas: passive, zenk plake, zenk jòn, HDG, nwa
Materyèl: Nerjaveèi 304/316
Anbalaj regilye: anbalaj esansyèl nan katon + palèt
Enfòmasyon sou pwodwi
Yon vis bouchon priz plat, konnen tou kòm yon vis bouchon tèt priz plat, vis priz oswa boulon priz Allen plat, se yon kalite vis bouchon ak yon tèt silendrik ak twou kondwi egzagonal.Yon boulon tèt priz wonn se yon kalite Fastener ak yon tèt awondi ak yon rekreyasyon egzagonal nan tèt la. Konsepsyon sa a pèmèt li sere oswa dekole lè l sèvi avèk yon kle hex oswa yon kle Allen. Boulon sa yo souvan itilize nan aplikasyon kote yon tèt Fastener lis, ki ba-pwofil vle, tankou nan machin, konpozan otomobil, ak asanble mèb.
Diferans ki genyen ant Egzagòn tèt countersink ak Egzagòn tèt wonn
Diferans tèt:
Tèt la nan tèt la egzagonal countersunk gen yon pwofondè pi gwo, pi piti kwen awondi, ak pi bon fixation. Li apwopriye pou jaden pwosesis mekanik ki mande pou pi wo entansite travay, tankou lokomotiv, otomobil, machin lou, elatriye. Tèt la wonn hex gen yon pwofondè tèt ki pi fon ak pi gwo kwen awondi, epi li apwopriye pou endistri limyè, tankou elektwonik, instrumentation. , mèb, aparèy elektrik, elatriye.
Difikilte pou operasyon:
Egzagòn tèt countersunk la pi difisil pou itilize e li pran yon bon bout tan pou adapte yo; Egzagòn nan tèt wonn se relativman senp yo opere ak fasil metrize.
Fòm estriktirèl:
Estrikti nan tèt la egzagonal countersunk se pi pre fil la, pandan y ap tèt la wonn egzagonal se relativman endepandan de fil la epi li pi fasil tonbe.
Avantaj ak dezavantaj nan Egzagòn tèt Countersunk ak Egzagòn tèt wonn
Avantaj nan tèt Egzagòn countersunk: pi bon fixation, pi bon pèfòmans estrès, ak pi bèl.
Dezavantaj nan Egzagòn tèt countersunk: li difisil pou opere, mande atansyon lè w ap itilize, epi li ka fasilman domaje fil la.
Avantaj nan Egzagòn tèt wonn: fasil yo sèvi ak, fasil nan magazen, pa fasil yo mete.
Dezavantaj nan Egzagòn tèt wonn: fòs la pi sere se pa bon tankou sa yo ki nan Egzagòn tèt countersunk, ak pèfòmans nan sele se pa bon jan sa yo ki nan Egzagòn tèt countersunk.
Lè w ap chwazi ant Egzagòn tèt countersunk ak Egzagòn tèt wonn, ou ta dwe chwazi dapre senaryo itilizasyon espesifik la. Si ou bezwen pi wo fixation ak pi bon pèfòmans estrès, ou ta dwe chwazi yon priz egzagòn countersunk; okontrè, si sèn nan itilize fasil epi ou pa bezwen twò wo fòs fixation ak sele, jis chwazi yon priz Egzagòn tèt wonn.
ESTANDAN DIN7991
Egzagòn Socket Countersunk Head Cap Vis
|
Fil |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
(M14) |
M16 |
(M18) |
M20 |
(M22) |
M24 |
|
|
d |
||||||||||||||
|
P |
Anplasman |
0.5 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
|
|
di. (+2) |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
90 degre |
60 degre |
60 degre |
|
b |
L Mwens pase oswa egal a 125 |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
|
125＜L mwens pase oswa egal a 200 |
/ |
/ |
/ |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
|
|
L＞200 |
/ |
/ |
/ |
/ |
/ |
45 |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
|
|
bwasonnyè |
Max=Diam |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
33 |
36 |
36 |
39 |
|
min |
5.7 |
7.64 |
9.64 |
11.57 |
15.57 |
19.48 |
23.48 |
26.48 |
29.48 |
32.38 |
35.38 |
35.38 |
38.38 |
|
|
ds |
Max{{0}Diam |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
|
min |
2.86 |
3.82 |
4.82 |
5.82 |
7.78 |
9.78 |
11.73 |
13.73 |
15.73 |
17.73 |
19.67 |
21.67 |
23.67 |
|
|
e |
min |
2.3 |
2.87 |
3.44 |
4.58 |
5.72 |
6.86 |
9.15 |
11.43 |
11.43 |
13.72 |
13.72 |
16 |
16 |
|
k |
MAKS |
1.7 |
2.3 |
2.8 |
3.3 |
4.4 |
5.5 |
6.5 |
7 |
7.5 |
8 |
8.5 |
13.1 |
14 |
|
s |
Diam |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
10 |
12 |
12 |
14 |
14 |
|
min |
2.02 |
2.52 |
3.02 |
4.02 |
5.02 |
6.02 |
8.025 |
10.025 |
10.025 |
12.032 |
12.032 |
14.032 |
14.032 |
|
|
MAKS |
2.1 |
2.6 |
3.1 |
4.12 |
5.14 |
6.14 |
8.175 |
10.175 |
10.175 |
12.212 |
12.212 |
14.212 |
14.212 |
|
|
t |
Max{{0}Diam |
1.2 |
1.8 |
2.3 |
2.5 |
3.5 |
4.4 |
4.6 |
4.8 |
5.3 |
5.5 |
5.9 |
8.8 |
10.3 |
|
min |
0.95 |
1.55 |
2.05 |
2.25 |
3.2 |
4.1 |
4.3 |
4.5 |
5 |
5.2 |
5.6 |
8.44 |
9.87 |
|
ISO STANDARD 7380-1 - 2011
Egzagòn Socket bouton tèt vis
|
Fil |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
|
|
d |
|||||||||
|
P |
Anplasman |
0.5 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
|
dk |
Maks |
5.7 |
7.6 |
9.5 |
10.5 |
14 |
17.5 |
21 |
28 |
|
min |
5.4 |
7.24 |
9.14 |
10.07 |
13.57 |
17.07 |
20.48 |
27.48 |
|
|
ds |
Maks |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
min |
2.86 |
3.82 |
4.82 |
5.82 |
7.78 |
9.78 |
11.73 |
15.73 |
|
|
k |
Maks |
1.65 |
2.2 |
2.75 |
3.3 |
4.4 |
5.5 |
6.6 |
8.8 |
|
min |
1.4 |
1.95 |
2.5 |
3 |
4.1 |
5.2 |
6.24 |
8.44 |
|
|
t |
min |
1.04 |
1.3 |
1.56 |
2.08 |
2.6 |
3.12 |
4.16 |
5.2 |
|
e |
min |
2.303 |
2.873 |
3.443 |
4.583 |
5.723 |
6.863 |
9.149 |
11.429 |
|
s |
Diam |
2 |
2.5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
Maks |
2.08 |
2.58 |
3.08 |
4.095 |
5.14 |
6.14 |
8.175 |
10.175 |
|
|
min |
2.02 |
2.52 |
3.02 |
4.02 |
5.02 |
6.02 |
8.025 |
10.025 |
|
|
Min. chaj tansyon (N) |
8.8② |
3220 |
5620 |
9080 |
12900 |
23400 |
37100 |
53900 |
100000 |
|
10.9② |
4180 |
7300 |
11800 |
16700 |
30500 |
48200 |
70200 |
130000 |
|
|
12.9② |
4910 |
8560 |
13800 |
19600 |
35700 |
56600 |
82400 |
154000 |
|
|
70③ |
2810 |
4910 |
7950 |
11200 |
20400 |
32400 |
47200 |
87900 |
|
|
80③ |
3220 |
5620 |
9080 |
12900 |
23400 |
37100 |
53900 |
100000 |
|
① emin=1.14smin; gade ISO 23429 pou dimansyon kalib konbinezon egzagonal.
② 80% nan valè espesifye Fm.min nan ISO 898-1.
③ 80% nan ISO 3506-1 valè espesifye Fm.min (Rm.min × As.nom).
